คู่มือการใช้งานไฟฉายดำน้ำ Archon V10S II

รายละเอียด (Specifications)

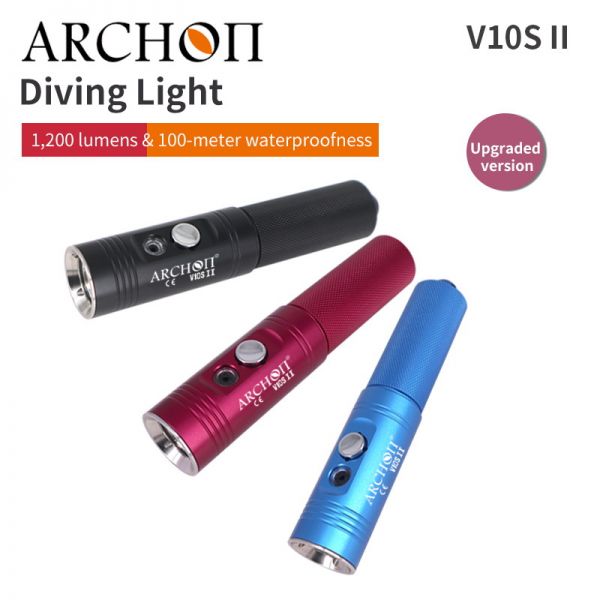

รุ่น: V10S II ไฟฉายดำน้ำ
หลอดไฟ: หลอดไฟ LED สีขาว (อุณหภูมิสี 6,500 เคลวิน)
ความสว่างสูงสุด: 1,200 ลูเมน
ระยะเวลาการใช้งาน: โหมดสว่างสูง: 1.5 ชั่วโมง,โหมดสว่างต่ำ: 4 ชั่วโมง, โหมดกระพริบ: 2 ชั่วโมง
ตัวสะท้อนแสง: อลูมิเนียมผิวมัน
มุมของลำแสง: 16°
เลนส์: กระจกนิรภัยหนา 4 มม.
วัสดุตัวไฟฉาย: อะลูมิเนียมทนทาน
การเคลือบผิว: อโนไดซ์คุณภาพสูง
สีที่มีให้เลือก: ดำ / แดง / น้ำเงิน
แบตเตอรี่: แบตเตอรี่ลิเธียมไอออน 18650 จำนวน 1 ก้อน พร้อมระบบ BMS
พร้อมระบบป้องกันการคายประจุเกิน และป้องกันการใส่ขั้วผิด
แรงดันไฟฟ้าที่ใช้งาน: 4.2V – 3.0V
กันน้ำลึก: สูงสุด 100 เมตร
ขนาด: 137 มม.(ความยาว) * 28 มม.(เส้นผ่านศูนย์กลางส่วนหัว) * 26 มม.(เส้นผ่านศูนย์กลางตัวไฟฉาย)
น้ำหนักในอากาศ: ประมาณ 113 กรัม (ไม่รวมแบตเตอรี่), ประมาณ 162 กรัม (รวมแบตเตอรี่)
น้ำหนักในน้ำ: ประมาณ 83 กรัม (รวมแบตเตอรี่)

ไฟแสดงสถานะ (Power Indicator)

ไฟแสดงสถานะข้างปุ่มกดจะเปลี่ยนสีตามระดับแบตเตอรี่
สีเขียว: มากกว่า 70%
สีเหลือง: ระหว่าง 70 – 40%
สีแดง: ระหว่าง 40 – 10%
แดงกระพริบ: ระหว่าง 10 – 5%
ไฟฉายจะปิดอัตโนมัติเมื่อต่ำกว่า 5% เพื่อป้องกันการคายประจุเกิน

คำเตือนแบตเตอรี่ต่ำ (Low Battery Warning)

ไฟจะกระพริบ 3 ครั้งเมื่อแบตเตอรี่เหลือ 10 – 5% และจะกระพริบซ้ำทุก 5 วินาที
หากแบตเตอรี่ต่ำกว่า 5% ไฟฉายจะปิดอัตโนมัติเพื่อป้องกันการคายประจุเกิน

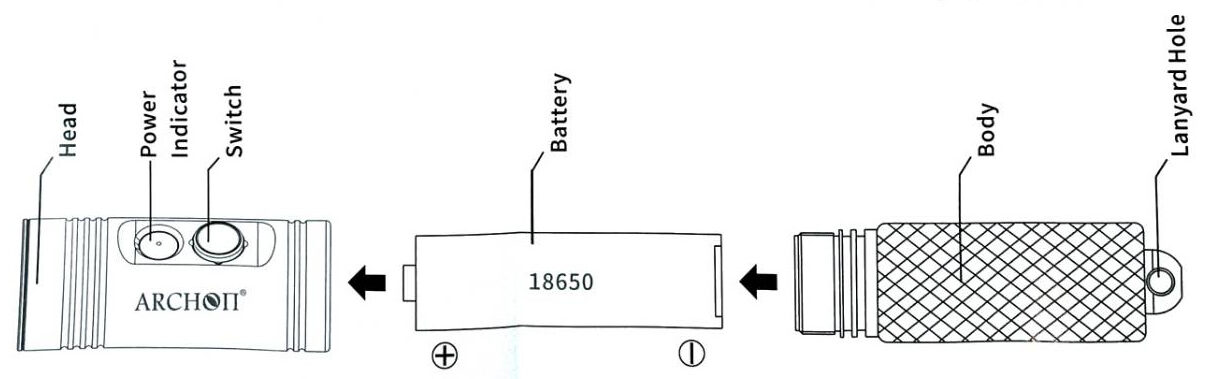

การใส่แบตเตอรี่ (Battery Installation

จับตัวไฟฉายให้ส่วนหัวหันขึ้น แล้วหมุนฝาออก
ถอดแบตเตอรี่เก่าออก แล้วใส่แบตเตอรี่ใหม่โดยให้ขั้วตรงกับทิศทาง
หมุนส่วนหัวให้แน่น แต่อย่าหมุนแน่นเกินไปจนโอริงเสียหาย

การชาร์จแบตเตอรี่ (Battery Charging)

โปรดชาร์จแบตก่อนใช้งานครั้งแรก
วางที่ชาร์จให้ห่างจากวัตถุไวไฟหรือวัตถุระเบิด แล้วเสียบปลั๊ก ไฟแสดงสถานะของที่ชาร์จจะเป็นสีเขียวเมื่อไม่มีการชาร์จ
ใส่แบตลงในที่ชาร์จ ไฟแสดงสถานะจะเป็นสีแดงขณะชาร์จ และเปลี่ยนเป็นสีเขียวเมื่อชาร์จเต็ม
โปรดชาร์จภายใต้การดูแล และถอดปลั๊กทันทีเมื่อชาร์จเสร็จ

การเปลี่ยนโหมด (Modes Changing)

กดปุ่มสลับโหมดเรียงกัน
High → Low → Strobe → ปิด

หรือ กดค้าง 3 วินาที เพื่อปิดไฟฉายในโหมดใดก็ได้

⚠️ คำเตือน (Caution)

กรุณาอ่านคู่มือก่อนใช้งาน ห้ามซ่อมหรือดัดแปลงไฟฉายด้วยตนเอง
ถือไฟฉายอย่างระมัดระวัง หลีกเลี่ยงการกระแทก เพราะอาจทำให้หลอดไฟฉายแตก เป็นอันตรายต่อดวงตาและผิวหนัง
ตรวจสอบตัวไฟฉายและโอริงเป็นประจำว่ามีรอยขีดข่วนหรือเสียหายหรือไม่ เพราะอาจเป็นสาเหตุทำให้น้ำรั่วเข้าได้ ควรหล่อลื่นโอริงและเปลี่ยนใหม่เมื่อถึงเวลา (หลีกเลี่ยงไม่ให้สารหล่อลื่นสัมผัสกับแผงวงจรหรือจุดสัมผัสของแบตเตอรี่ เพราะอาจส่งผลต่อการนำไฟฟ้า)
ล้างไฟฉายด้วยน้ำสะอาดหลังใช้งาน และปล่อยให้แห้งสนิททั้งด้านในและด้านนอกก่อนนำไปเก็บ
ถอดแบตเตอรี่ออกเมื่อขนส่งหรือจัดเก็บ
ห้ามโยนแบตเตอรี่ในไฟหรือวางไว้ใกล้แหล่งความร้อนโดยตรง
ห้ามกระแทกแบตเตอรี่หรือทำให้เปียก
โปรดชาร์จแบตเตอรี่ทุกครั้งหลังใช้งาน หรืออย่างน้อยทุก 3 เดือน เพื่อป้องกันการคายประจุเกิน
ห้ามเปิดไฟฉายทิ้งไว้โดยไม่มีคนดูแล
เก็บไฟฉายให้ห่างจากเด็กหรือสัตว์เลี้ยง
ห้ามส่องไฟเข้าตาคนหรือสัตว์
แนะนำให้ใช้แบตเตอรี่ที่มีระบบป้องกัน BMS (Battery Management System)
หากน้ำเข้าไฟฉาย ให้รีบถอดแบตเตอรี่ออกและเช็ดไฟฉายกับแบตเตอรี่ให้แห้งทันทีเพื่อป้องกันความเสียหาย

นโยบายการรับประกัน (Warranty Return Policy)

กรุณาติดต่อผู้จัดจำหน่ายหรือร้านค้าที่คุณซื้อเพื่อขอคำแนะนำเกี่ยวกับการรับประกัน

SPECIFICATIONS:

Model No.: V10S II Diving Light
Bulb: CREE White LED (Color temperature 6,500 K)
Max brightness level: 1,200 lumens
Runtime: high 1.5 hours, low 4 hours, strobe 2 hours
Reflector: glossy aluminum reflector
Angle of light beam: 16°
Lens: 4mm tempered glass
Body material: durable aluminum
Surface treatment: premium anodizing
Color: Black / Red / Blue
Battery: 1 * 18650 Li-ion battery with BMS
with battery over-discharging protection, polarity reversing protection
Operation voltage: 4.2V to 3.0V
Waterproof: up to 100 Metres
Dimension: 137 mm (length) × 28 mm (dia. of light head) × 26 mm (dia. of light body)
Weight in air: approx. 113g (without battery); approx. 162g (with battery)
Weight in water: approx. 83g (with battery)

POWER INDICATOR:

Power indicator beside the switch lights up in green, or yellow, or red, when power capacity is:
Above 70%
Between 70–40%
Between 40–10%
Flashes in red for power capacity between 10–5%
Switches off automatically when the power capacity is below 5% to prevent over-discharging battery

LOW BATTERY WARNING:

The light flashes 3 times if the power capacity reaches 10–5%, it repeats after 5 seconds.
The light switches off automatically when the power capacity is less than 5% to prevent over-discharging battery.

BATTERY INSTALLATION:

Hold the light body with light head pointing upward, unscrew the head.
Remove used battery and replace with free end polarizing system.
Screw light head down. Do not overtighten to break the O-ring.

BATTERY CHARGING:

Please charge the battery before the first use.
Please keep the charger away from flammable or explosive material, and plug it in the power socket; the charger’s indicator light is green in free-load status.
Put the battery in the slot of the charger. The charger’s indicator light is red if the charging is in process; and it turns green after the charging is completed.
Please carry out charging under monitoring, and unplug the charger when it is finished.

MODES CHANGING:

Successively press the button switch to cycle through:
high, low, strobe, and off.
And the user may also turn it off at any light mode by long pressing the button switch for three seconds.

⚠️ CAUTION:

Please read this manual carefully before the first use. Never attempt to repair or modify the light yourself.
Please handle illuminants with care to avoid breakage. While being hit on, illuminants can break or splinter. Splinters can cause eye and skin injuries.
Please check the light regularly for sharp edges, scratches or damages to the surface or O-ring, as this can cause the light to flood under pressure. PLEASE LUBRICATE THE O-RING, AND REPLACE IT TIMELY. (Please avoid plugging lubricant to circuit board or battery contact points cross section, which may affect the conduction.)
Please rinse the product surface thoroughly after each use, and allow sufficient time for it to dry both inside and outside before storage.
Please remove the battery from battery compartment for transport or storage. Do not lay the battery in a fire or expose it to direct heat source. Do not hit the battery. Please charge it after each use, or once every three months, to avoid over-discharging.
Please never leave the light unattended when it is on.
Please keep the device out of the reach of children.
Please never shine the light to human or pet’s eyes.
It is recommended to use ARCHON battery with the BMS (Battery Management System) for this light.
In case of accidental flooding, please remove the battery, and dry the light and battery compartment as soon as possible, to prevent the secondary damage.

WARRANTY RETURN POLICY:

Please contact your local distributor or retailer for information on how to handle your warranty items.

(Note: The above data are measured by the methods mentioned in ANSI / NEMA FL 1, and tested by using Archon 18650 battery. Different batteries or environments may result in different data.)
